蜂鳴器結構原理與蜂鳴器種類介紹
一、蜂鳴器的介紹
1．蜂鳴器的作用
蜂鳴器是一種一體化結構的電子訊響器，采用直流電壓供電，廣泛應用于計算機、打印機、復印機、報警器、電子玩具、汽車電子設備、電話機、定時器、單片機等電子產品中作發聲器件。
2．蜂鳴器的分類
蜂鳴器主要分為壓電式蜂鳴器和電磁式蜂鳴器兩種發聲類型。
①按其設計驅動方式的原理分，可分為：有源蜂鳴器（內含驅動線路，也叫自激式蜂鳴器）和無源蜂鳴器（外部驅動，也叫他激式蜂鳴器）
②按構造方式的不同，可分為：電磁式蜂鳴器和壓電式蜂鳴器
③按封裝的不同，可分為：DIP-BUZZER（插針蜂鳴器）和SMD-BUZZER（貼片式蜂鳴器）
④按控制電流的不同，可分為：直流蜂鳴器和交流蜂鳴器，其中，以直流最為常見壓電蜂鳴器，用的是壓電材料，即當受到外力導致壓電材料發生形變時壓電材料會產生電荷。同樣，當通電時壓電材料會發生形變。
3．蜂鳴器與電路圖形符號
蜂鳴器在電路中用字母“H”或“HA”（舊標準用“FM”、“LB”、“JD”等）表示。
二、蜂鳴器的結構原理

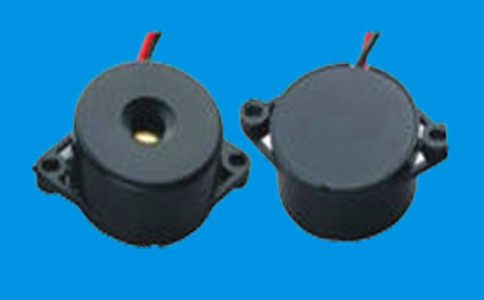

1．壓電式蜂鳴器
壓電蜂鳴器主要由多諧振蕩器、壓電蜂鳴片、阻抗匹配器及共鳴箱、外殼等組成。有的壓電式蜂鳴器外殼上還裝有發光三極管。多諧振蕩器由晶體管或集成電路系統構成，當接通電源后（1.5~15V直流工作電壓）,多諧振蕩器起振,輸出1.5~2.5kHZ的pwm音頻頻率信號，阻抗匹配器推動壓電蜂鳴片發出聲音。

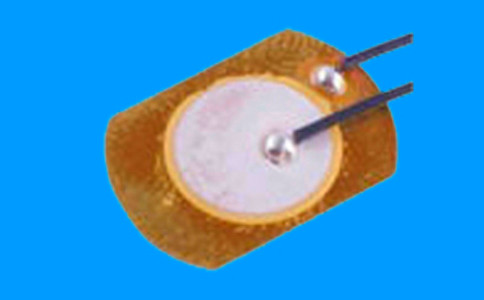

2．壓電蜂鳴片
壓電蜂鳴片由鋯鈦酸鉛或鈮鎂酸鉛壓電陶瓷材料制成。在陶瓷片的兩面鍍上銀電極，經極化和老化處理后，再與黃銅片或不銹鋼片粘在一起。

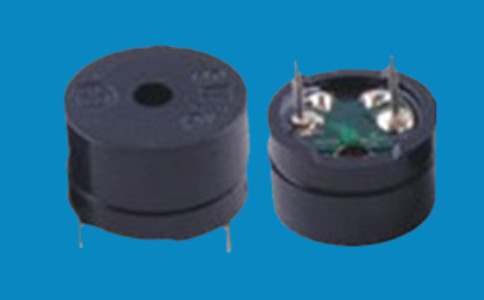

3．電磁式蜂鳴器
電磁式蜂鳴器由振蕩器、電磁線圈、磁鐵、振動膜片及外殼等組成。接通電源后，振蕩器產生的pwm音頻信號電流通過電磁線圈，使電磁線圈產生磁場。振動膜片在電磁線圈和磁鐵的相互作用下，周期性地振動發聲。
三、蜂鳴器制作工藝：
1．制備電磁鐵M：在長約6厘米的鐵螺栓上繞100圈導線,線端留下5厘米作引線,用透明膠布把線圈粘好,以免線圈松開,再用膠布把它粘在一個盒子上,電磁鐵就做好了。
2．制備彈片P：從鐵罐頭盒上剪下一條寬約2厘米的長鐵片，彎成直角，把電磁鐵的一條引線接在彈片上，再用膠布把彈片緊貼在木板上。
3．用曲別針做觸頭Q，用書把曲別針墊高，用膠布粘牢，引出一條導線，如圖連接好電路圖。
4．調節設置M與P之間的距離（通過移動盒子），使電磁鐵能吸引彈片，調節觸點與彈片之間的方波距離，使它們能恰好接觸電阻，通電后就可以聽到蜂鳴聲。
